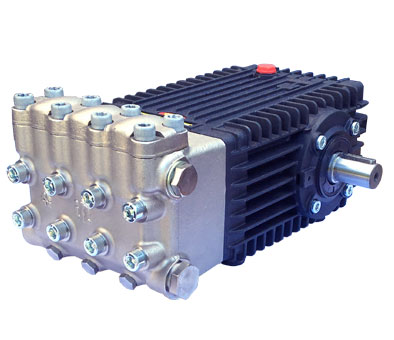

Serie 66-HP

Konstruktion

  • Dreiplungerpumpe
  • erhältlich mit 500 bar Druck und einer Literleistungen von 21.0 l/min
  • mit 1450 1/min Antriebsdrehzahl
  • Dichtungskonstuktion in getrennter Hochdruck- und Niederdruckdichtung
  • Plungerkühlung/interne Leckagerückführung
    Pleule antistatisch gelagert

Material

  • Pumpenkörper aus speziallegiertem Aluminiumdruckguss, eloxiert
  • Pumpenkopf aus Edelstahl AISI 420 / 1.4021
  • Pleule aus hochfestem Aluminium
  • Kurbelwelle vergütet, nietriert und in Wälzlagen geführt
  • Plunger aus Aluminium - Oxidkeramik
  • Gradführungskolben gehärtet, geschiffen


Ausführungen
Ersatzteilzeichnungen
Maßzeichnungen
Beiheft (PDF)
Modell Förderleistung max. Betriebsdruck max Antriebsleistung Drehzahl Gewicht Maße
[l / min] [bar] [kW] [1/min] [kg]
[mm]
WK5021 21.0 500 20.6 1450 21.50 350 x 243 x 158
